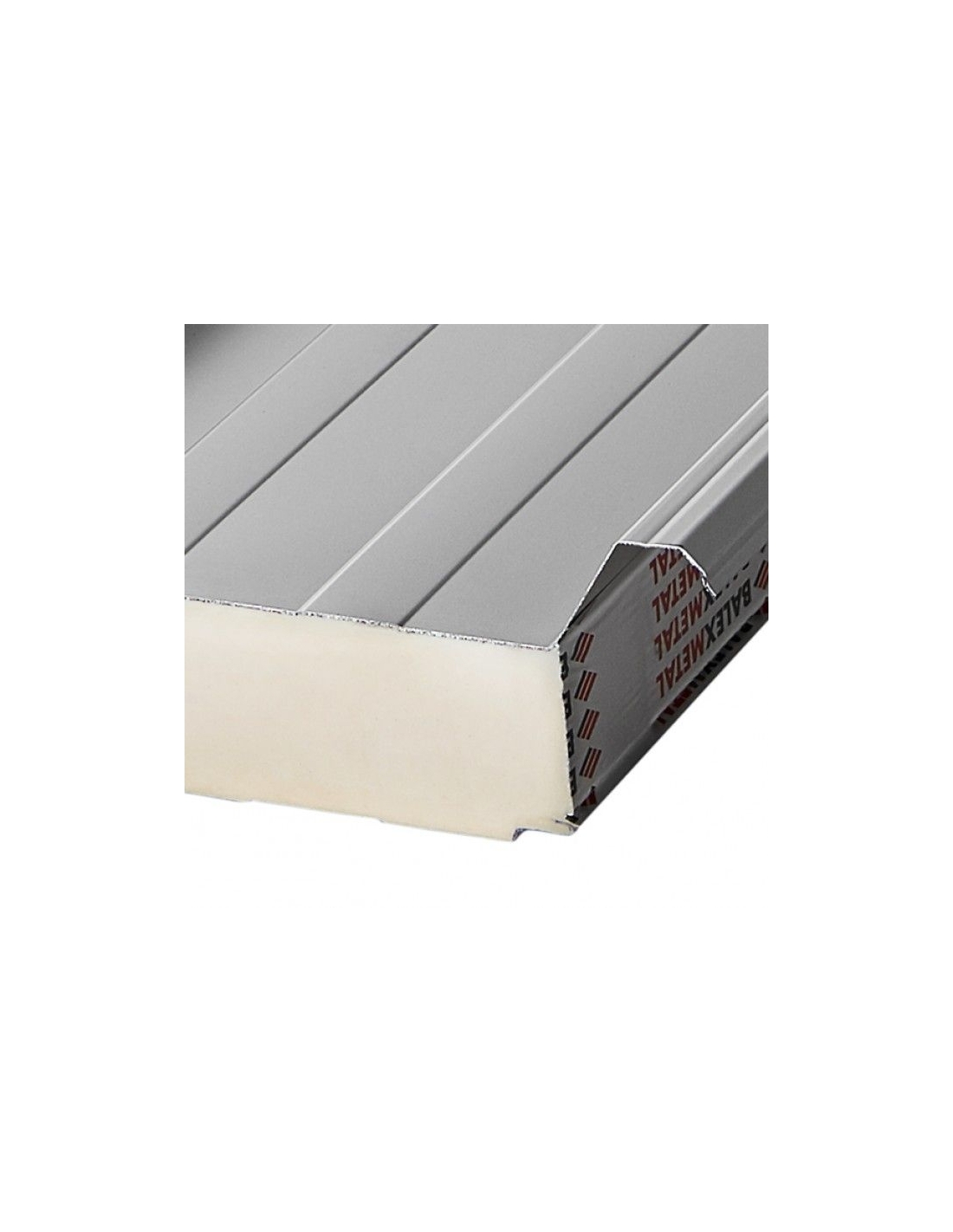

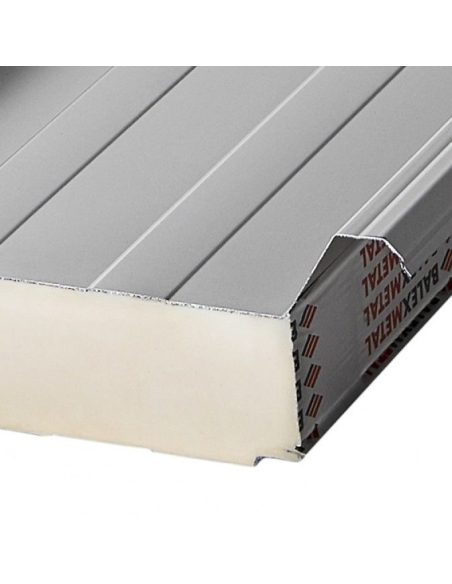

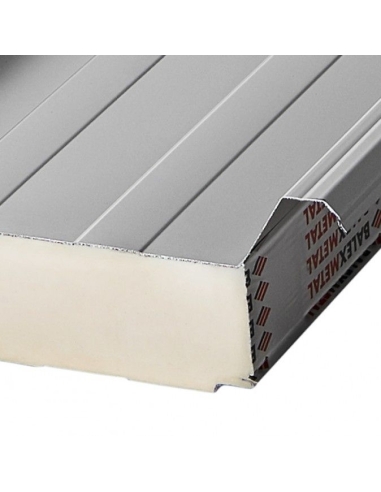

PIR STANDARD takpanel

Tekniska parametrar – PIR STANDARD sandwichpanel (PU-PIR-W-ST), synligt fäste

Kärna: hårt PIR-polyuretanskum, nominell skenbar densitet 40 kg/m³.

Stål: S250GD.

Plåttjocklek [mm]: 0,40 / 0,50 / 0,60 / 0,70.

Ytbeläggningar: Polyester 15 µm, Polyester 25 µm, Polyester 35 µm matt, Polyuretan 55 µm, PVC 120 µm (livsmedelssäker).

Effektiv bredd [mm]: 1000 / 1100.

Total bredd [mm]: 1020 / 1120.

Längd [mm]: 2000–18000*.

Kärntjocklek [mm]: 40 / 50 / 60 / 80 / 100 / 120.

Vikt [kg/m²]: 10,3 / 10,6 / 11,1 / 11,8 / 12,6 / 13,2.

Värmegenomgångskoefficient Uc [W/m²K]: 0,64 / 0,51 / 0,39 / 0,29 / 0,22 / 0,19.

Ljudisolering Rw (C/Ctr) [dB]: 27 (−1/−3) / 27 (0/−3) / 27 (0/−3) / 28 (−1/−3) / 29 (−1/−4) / 29 (−1/−3).

Brandmotstånd (horisontellt montage): upp till EI 15 (3,0 m) / upp till EI 15 (4,0 m) / upp till EI 20 (4,0 m) (beroende på tjocklek/utförande).

Brandmotstånd (vertikalt montage): upp till EI 15 (3,0 m) / upp till EI 15 (4,0 m) / upp till EI 20 (3,0 m) (beroende på tjocklek/utförande).

Yttre brandpåverkan: NRO (sprider inte eld).

Reaktion vid brand: B-s2,d0; B-s1,d0 (B-s1,d0 med tätning – enligt utförande).

Längd [mm]: 2000–18000*.

Profilering (ytterplåt, 0,5/0,6/0,7 mm): L / M16 / F / 1L / 2L (beroende på utförande).

Profilering (innerplåt, 0,4/0,5/0,6/0,7 mm): L / F.

Profilbeteckningar: L = linjär; M16 = mikroprofilering; F = slät; 1L = Clearline; 2L = Double Clearline.

Metallisk beläggning: min Z225 eller motsvarande (legeringsbeläggningar).

Korrosionskategori (utsida): RC / RC3 / RC4 / RC5* (beroende på beläggning).

Korrosionskategori (insida): AC, CPI2, AC3 upp till AC4*, upp till AC5*, upp till CPI5* (beroende på beläggning).

* Maxlängd ska överenskommas med säljaren.
