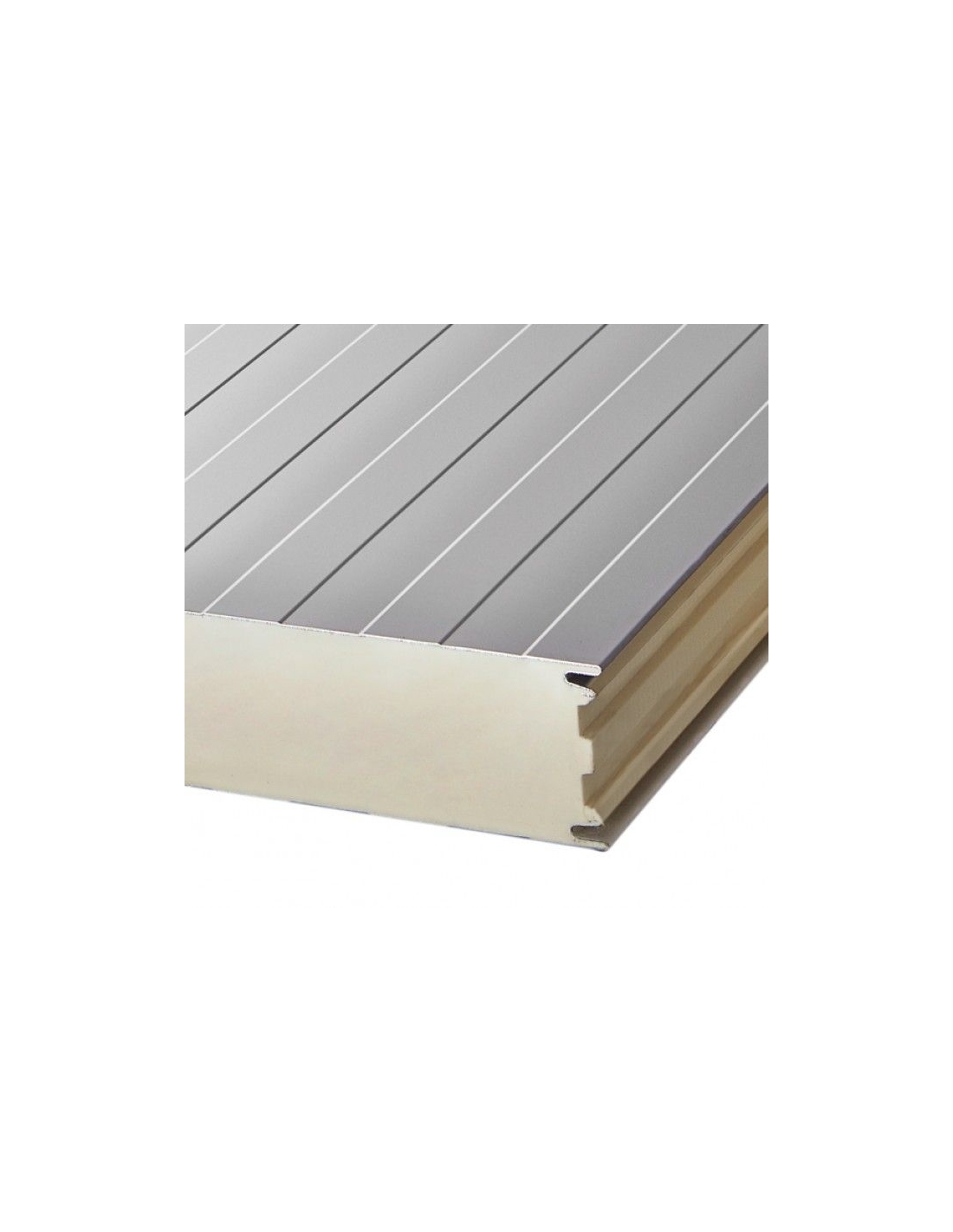

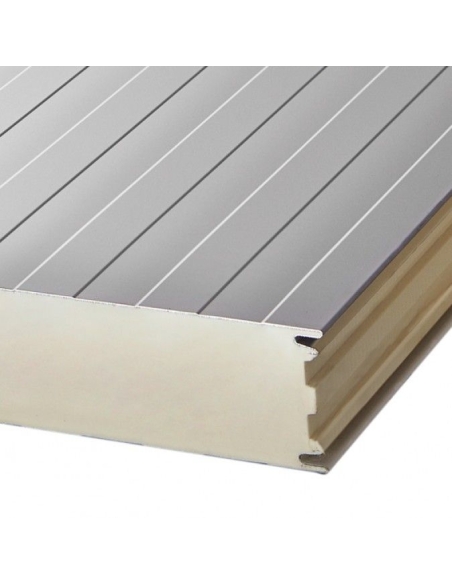

PIR FROST sandwichpanel

Tekniska parametrar – PIR FROST sandwichpanel (PU-PIR-F), synligt fäste

Kärna: styvt PIR-polyuretanskum, nominell skenbar densitet 40 kg/m³.

Stål: S250GD.

Plåttjocklek [mm]: 0,40 / 0,50 / 0,60 / 0,70.

Ytbeläggningar: Polyester 15 µm, Polyester 25 µm, Polyester 35 µm matt, Polyuretan 55 µm, PVC 120 µm (livsmedelssäker).

Längd [mm]: 2000–18000*.

Effektiv bredd [mm]: 1000 / 1100.

Total bredd [mm]: 1020 / 1120.

Kärntjocklek [mm]: 110 / 120 / 140 / 160 / 180 / 200.

Vikt [kg/m²]: 13,2 / 13,4 / 14,4 / 15,0 / 15,8 / 16,8.

Värmegenomgångskoefficient Uc [W/m²K]: 0,20 / 0,18 / 0,16 / 0,14 / 0,12 / 0,11.

Ljudisolering Rw (C/Ctr) [dB]: 29 (−1/−4) / 29 (−1/−3) / 30 (−1/−4) / 30 (−1/−4) / 30 (0/−3) / 31 (−1/−4).

Brandmotstånd (horisontell orientering):

EI 20 (4,0 m) / EI 15 (7,5 m); EI 30 (4,0 m) / EI 20 (7,5 m); EI 45 (4,0 m) / EI 30 (7,5 m); EI 45 (6,0 m) / EI 30 (7,5 m); EI 60 (4,0 m) / EI 45 (7,5 m) (beroende på tjocklek/utförande).

Brandmotstånd (vertikal orientering):

EI 30 (7,5 m); EI 45 (4,0 m) / EI 30 (7,5 m) (beroende på tjocklek/utförande).

Brandmotstånd med EPDM-packning på båda sidor (horisontell orientering):

EI 30 (4,0 m) / EI 20 (7,5 m); EI 30 (6,0 m) / EI 20 (7,5 m); EI 45 (4,0 m) / EI 30 (7,5 m); EI 45 (4,0 m) / EI 30 (7,5 m) (beroende på tjocklek/utförande).

Brandmotstånd med EPDM-packning på båda sidor (vertikal orientering):

EI 30 (4,0 m) / EI 20 (7,5 m); EI 30 (7,5 m); EI 45 (4,0 m) / EI 30 (7,5 m); EI 45 (6,0 m) / EI 30 (7,5 m) (beroende på tjocklek/utförande).

Yttre brandpåverkan: NRO (sprider inte eld).

Reaktion vid brand: B-s1,d0 (B-s2,d0 för kort med EPDM-packning).

Profilering (ytterplåt, 0,5/0,6/0,7 mm): L / M16 / 1L / 2L / F (beroende på utförande).

Profilering (innerplåt, 0,4/0,5/0,6/0,7 mm): L / F.

Profilbeteckningar: L = linjär; M16 = mikroprofilering; F = slät; 1L = Clearline; 2L = Double Clearline.

Metallisk beläggning: min Z225 eller motsvarande (legeringsbeläggningar).

Korrosionskategori (utsida): RC / RC3 / RC4 / RC5* (beroende på beläggning).

Korrosionskategori (insida): AC, CPI2, AC3 upp till AC4*, upp till AC5*, upp till CPI5* (beroende på beläggning).

* Maxlängd ska överenskommas med säljaren.
